產品概述
一種帶有磁記憶開關指針的壓力顯示控制表，不僅具有測量液體，氣體壓力表的功能，還具有發壓力信號的能力，在壓力表的基件上將壓力表改為磁性指針；在該磁性指針的上層又加設了一層帶有磁記憶開關指針，并可任意調定在表盤某壓力刻度值上。當壓力變化磁性指針轉動到磁記憶開關指針時，磁記憶開關指針接點動作發出具有磁記憶的壓力信號。該壓力顯示控制表保存有指示壓力精度高，調定壓力信號簡單方便而且靈散度高，適用于各種自控系統。
磁記憶功能。當其磁頭平行于磁記憶接點移動到達雙方磁耦合作用范圍的某點時，磁記憶接點便動作，而且當磁頭以原方向繼續移動至離開磁記憶接點后，該接點仍保持動作的記憶狀態，只有當磁頭以返回方向移動時，又經過該接點至磁耦合作用釋放后，該磁記憶接點才復位到原始狀態。所以，當磁頭與磁記憶接點作相對往復移動時，便可發出接點的動合和動斷信號。
我公司研制的磁性記憶開關正是基于以上原理完成的，由磁場的變化操作的開關，廣泛應用于礦山、機械、輕工、冶金、化工、紡織等自動化系統中作為位置檢測的傳感器，本實用新型具有常開、常閉帶方向性記憶、控制磁鋼控制距離大且無觸點、工作可靠等優點。
技術參數
開關類型：干簧開關
觸點容量：SPST:220VAC 1A或100VDC 0.5A
SPDT:220VAC 1A或30VDC 0.2A
開關壽命：10ˇ5次
工作溫度：-40-120℃
電器接口：赫斯曼插頭式、航空插頭式，M20X1.5內螺紋可選。
防爆等級：防爆型：ExdIIBT1-T6
防爆等級：IP65可選

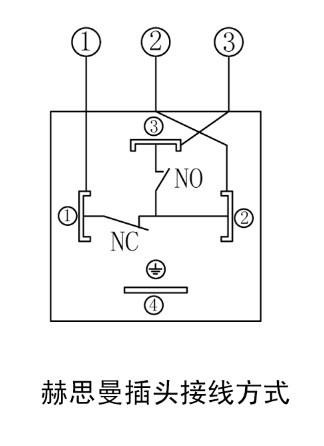

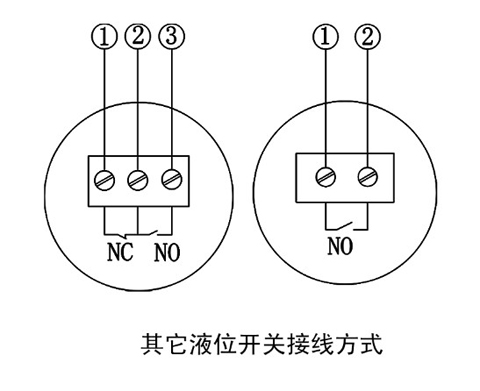

接線方式
