雙參數智能工業在線酸堿鹽變送器操作手冊
點擊下載：
雙參數工業電導率變送器操作手冊.pdf
雙參數智能工業在線電導率變送器
歡迎您選用我公司研制的NDG系列多參數智能變送器。該系列酸堿鹽濃度變送器，是通過無接觸式電極測量溶液電導率來確定溶液濃度的流程儀表，可以在線連續檢測工業生產過程中酸/堿/鹽在水溶液中的含量，感應式電極，解決了高電導情況下的電極極化和電極污染，可避免溶液粘稠、結垢、腐蝕等原因造成的測量困難。
該系列產品環境適應性強、顯示清晰、操作簡易、測試性能優良，具有很高的性價比?？蓮V泛應用于鍋爐給水處理、化工溶液配制、瓶罐清洗過程的監控、環保等工業生產過程。該系列變送器采用高精度AD轉換和單片機微處理技術，集成了電導率的顯示、變送以及自動溫度補償?shù)榷喾N功能。模塊化電子單元，抗震防潮，無分布電容和電磁波影響，抗干擾能力強。
基本功能：
全智能化: 采用高精度AD轉換和單片機微處理技術，完成電導率測量、溫度測量、溫度自動補償、隔離輸出、量程自動轉換等多種功能。
多參數同時顯示：同時顯示電導率/酸堿鹽溶液濃度、溫度。
自動溫度補償：將溶液電導率/酸堿鹽濃度直接換算為25℃下標準值，溶液變化一目了然。
抗干擾能力強：電流輸出采用電磁隔離技術，抗干擾能力強，具有良好的電磁兼容性。
4-20mA輸出/RS485通訊接口可選：方便不同工況不同現場的應用要求。
技術指標:
接線說明:

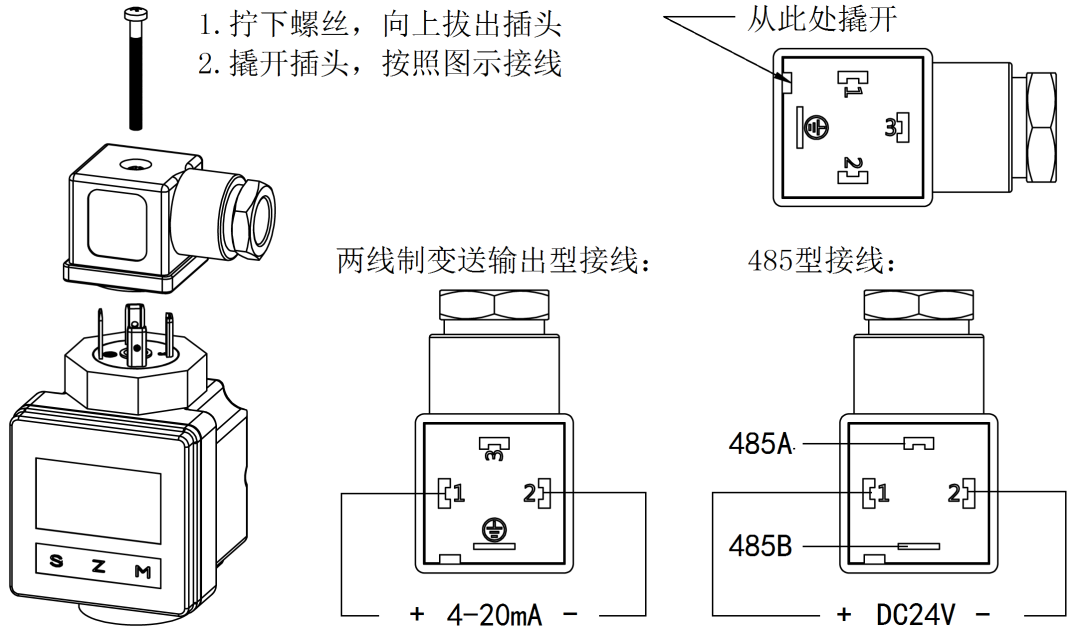

霍斯曼插頭式的接線方法：

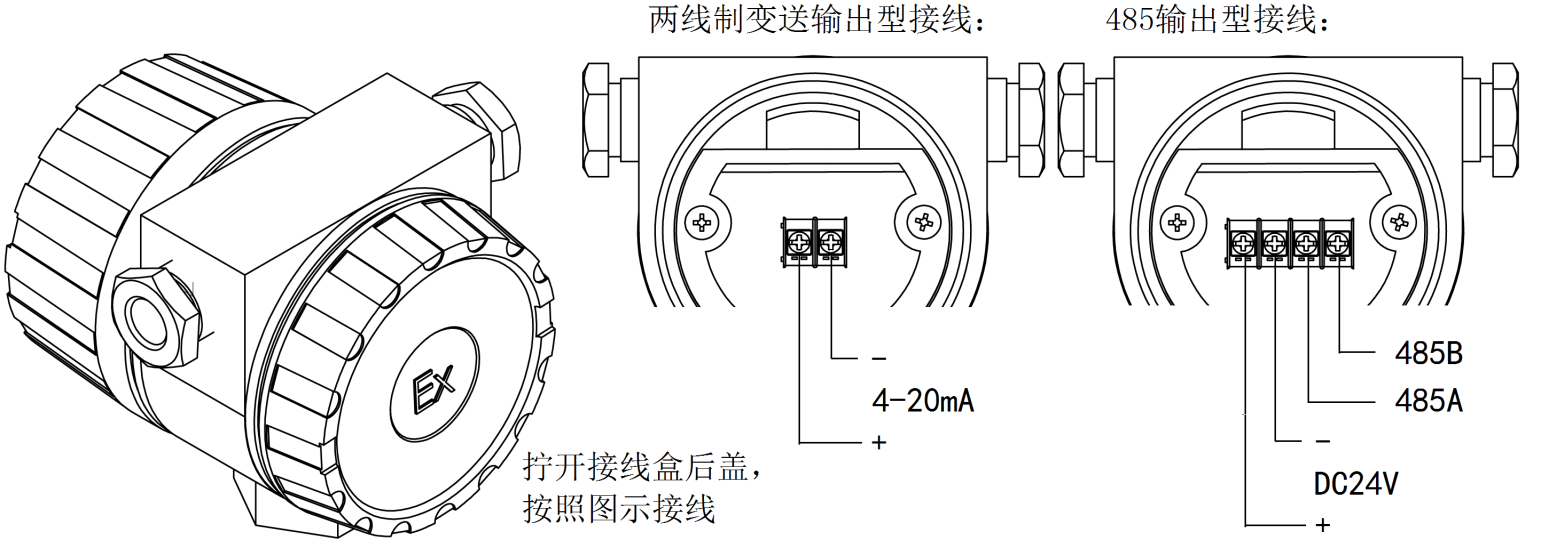

鋁防爆接線盒式的接線方法：
安裝說明及注意事項:
螺紋安裝/法蘭安裝/衛生型管箍安裝/客戶自定義等多種方式可選。
1. 動導桿或主體上的六方處緊固或擰松螺紋，而不要直接用手?jǐn)Q動接線盒進行安裝。

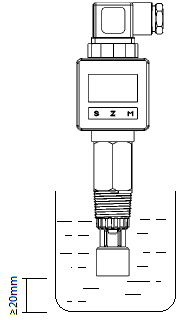

2. 探頭下端距離容器底部至少保留20mm的距離，否則測量示數會比實際值偏小。
3. 請確保探頭全部浸入待測溶液中。
4. 接線后，請仔細檢查無誤后再通電。
校準說明:
變送器在出廠前已經校準，不宜隨意變動電氣校準設定值。如需進行現場校準，可按照下列步驟進行。校準前，請預先準備好校準用的標準溶液。 可以按照標準液1、標準液2進行兩點校準，也可以在空氣中校準零點，用標準液2校準斜率。 如有條件，變送器的標準液校準最好在25攝氏度下進行。 現在，以量程為10%的NaOH濃度變送器舉例說明校準方法，其它類型的變送器校準操作類似。
校準方法:
1． 預先配好在質量分?jǐn)?shù)為10%的NaOH溶液，密封待用。 變送器取出，探頭清洗并搽干待用。

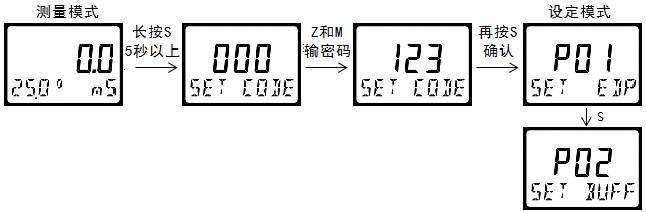

2． 變送器通電，長按S鍵，進入密碼菜單，輸入密碼后進入設定模式。按S鍵切換至P02界面，按M鍵進入標準液校準子功能。
3． 零點校準：保持探頭暴露在空氣中，設定界面顯示buff1的當前測量值。待數值穩定后，再次按S鍵進入修改界面，按Z和M鍵修改當前值為00.00，按S鍵確認。
4． 斜率校準：將探頭全部浸入事先準備好的溶液中，設定界面顯示buff2的當前測量值。待數值穩定后，再次按S鍵進入修改界面，按Z和M鍵修改當前值為10.00，按S鍵確認。
5． 按S鍵，直至退出設定模式。
校準時的注意事項：
被測溶液的容器必須清潔,不得有離子沾污。
高純水被盛入容器后應迅速測量。因?yàn)榭諝庵械腃O2會不斷地溶于水樣生成導電較強的碳酸根離子,電導率會不斷的上升,測得的數據不準。
如探頭為電磁式探頭，探頭距容器的底面及側壁需保持不小于20mm的距離。
如探頭為同軸式電極，請注意不要用手觸碰電極部分。防止手上的油脂沾染在電極測量面，導致測量不準確。
界面操作:
產品出廠前均已經校準，若非必要，請不要調整界面參數。如果需要進行校準，請按如下步驟進行設定。進入設定模式都有密碼保護。密碼由廠方設置，用戶不能自行修改。

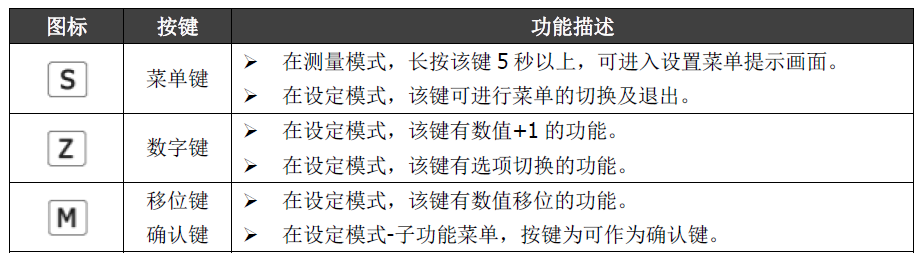

按鍵說明:

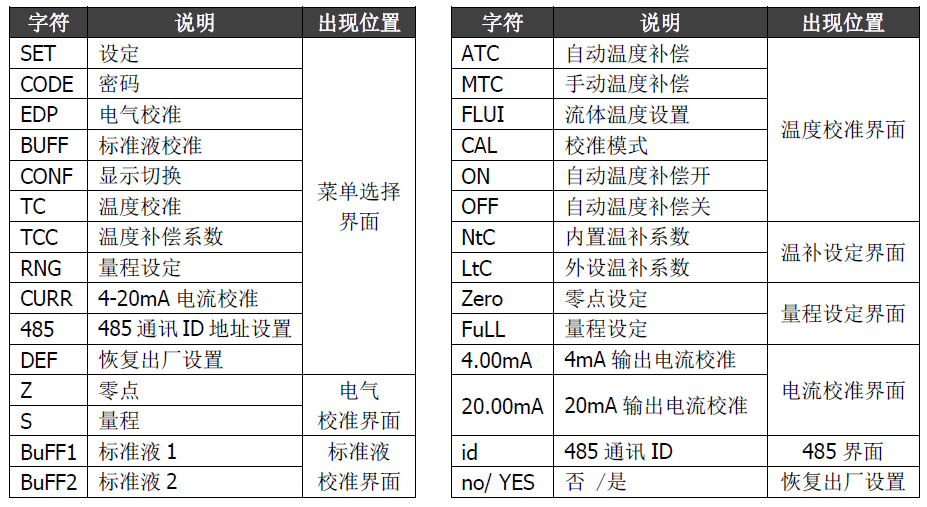

菜單中出現字符的說明:

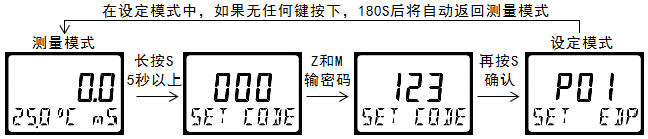

進入設定模式
長按S鍵5秒以上，進入密碼界面。按Z和M 鍵輸入密碼后按S 鍵進入菜單界面。如輸入密碼錯誤，會顯示Err后并返回顯示界面。若在設定界面中無操作，3分鐘后會自動跳轉回顯示界面。
本產品的出廠默認密碼為：123

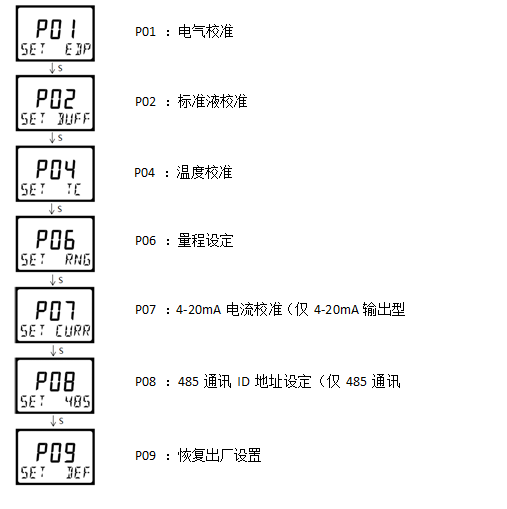

設定界面菜單
在設定界面，按S鍵進行菜單切換，按M鍵進入子功能的設定界面：
子功能的設定
P01-電氣校準
電氣校準在儀表出廠之前已經進行過，并不是十分必要。如果想要再次進行電氣校準，就必須有合適的測量和檢驗設備。首先切斷儀表電源，將電極連線從儀表的接線端子上拆下來。將電極輸入端子分別于電阻箱引腳連接，給儀表通電。
在P01子菜單中按M鍵進入，儀表下排左側顯示Z表示零點校準，右側顯示傳感器實測的電導值。將輸入端開路即電導為0mS，等待底部顯示的電導值趨于穩定后，按下S鍵確認，零點校準完成。隨后，儀表下排左側顯示S表示斜率校準。調節電阻箱使輸出一個合適的電阻值，用戶可以按Z或M鍵修改主顯示區為電導的真實值。修改完成后，等待底部顯示電導趨于穩定后，按下S鍵確認，斜率校準完成，界面顯示當前的零點值和斜率值，并自動跳轉到設置菜單。 請注意：在該界面下的顯示值是未經過溫度補償?shù)碾妼?dǎo)率值。

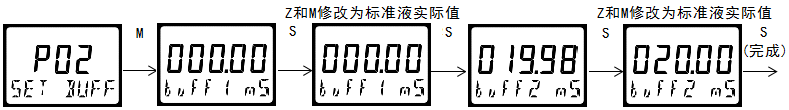

P02-校準液校準
儀表在初次使用、更換電極或長時間停用后，應當使用校準液進行進行二點校準。請預先準備已知電導率值的校準液、清洗水及吸水紙。

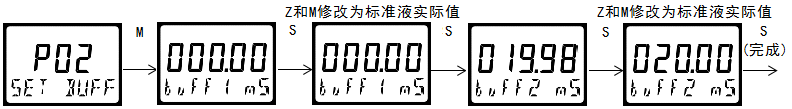

在P02子菜單中按M鍵進入，將電極清洗后沾干放入第一點校準液中。在Buff1界面，等待電壓值趨于穩定后，按Z或M鍵輸入校正值(mS或%)，按下S鍵確認，第一點校正完成，自動進入Buff2界面。將電極清洗沾干放入第二點校準液中，等待電壓值趨于穩定后，按Z或M鍵輸入校正值(mS或%)，按下S鍵確認，兩點校準完成，界面顯示SLOP新的斜率值，并自動跳轉到設置菜單。
注意：單位以及小數點位置為軟件預設，用戶無法修改。
如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。
P03-溫度校準
電導率變送器無此功能。
P04-溫度校準
儀表測量界面上顯示當前溶液的溫度，同時，應用該溫度值對電導率值進行溫度補償。在默認情況下，儀表采用自動溫度補償模式，即補償溫度隨環境變化而變化。如不需要，可設置為手動溫度補償模式，此時的補償溫度MTC為固定值。在儀表使用時，若遇到突然溫度傳感器短路或斷路等情況，儀器會自動判別并將溫度值調整為預設定的流體溫度FLUI值。
請注意：用戶實際測量時，建議不要將溫度補償設置為手動溫度補償模式！因?yàn)槿芤旱碾妼?dǎo)率隨溫度的變化而變化，固定的溫度值使儀表無法正確反映出電導率值的變化究竟是因?yàn)槿芤弘妼?dǎo)率變化了，還是僅僅溶液溫度發生改變而使示數發生了變化。當然，如果用戶想知道的是原始電導率值，可以使用手動補償模式且設定補償溫度為25℃。此時儀表無溫補作用，即：顯示值為當前溫度下的未經折算的電導率值。

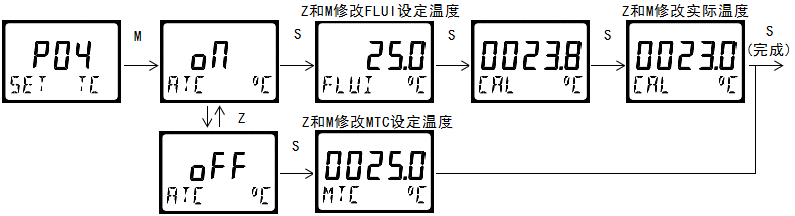

在P04子菜單中按M鍵進入，液晶主顯示區顯示ON字樣，表示溫度自動補償功能開啟，直再按S鍵進入自動溫度補償設置界面。用戶可以按Z鍵切換至OFF字樣，將自動溫度補償功能關閉，再按S鍵，進入手動溫度補償設置界面。
在自動溫度補償模式中，先設定流體溫度FLUI(默認為25℃)，再次按S鍵顯示當前環境溫度值。如果該數值與當前實際環境不一致，就再次按S鍵進入修改界面，按Z或M鍵修改為當前溫度的真實值后，再次按S鍵返回設置菜單。在手動溫度補償模式中，用戶可以用Z或M鍵對手動補償溫度MTC進行設定。按S鍵確認并返回設置菜單。
如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。
P05-溫度補償系數設定
被測溶液電導率值受溫度變化的影響較大，要依據電導率值分析被測溶液，就需要進行溫度補償折算成基準溫度下的數值才具有應用意義。本變送器把被測溶液的電導率值自動折算成25℃下的數值并顯示出來。
不同的酸堿鹽溶液的溫度補償系數并不相同。同一溶液在不同溫度下的溫度補償系數也不相同。一般地，鹽類溶液的電導率溫度系數為(2.0~3.0)%℃-1；酸類溶液的溫度系數為(1.0~1.6)%℃-1；堿類溶液的溫度系數為(1.8~2.2)%℃-1；天然水的溫度系數約為2.0%℃-1。本變送器的溫度補償系數分為線性補償(恒定溫度系數)和非線性補償（內置補償曲線）兩種。儀表出廠前預設的線性溫度系數設為2.0%℃-1，低濃度電導率類產品，預設的內置補償曲線為中性水的溫度曲線。
若用戶有需要，可對溫度補償系數進行修改。若用戶把溫度系數改設為0.00%，則儀表無溫度補償作用，即：顯示值為當前溫度下的未經折算的電導率值。

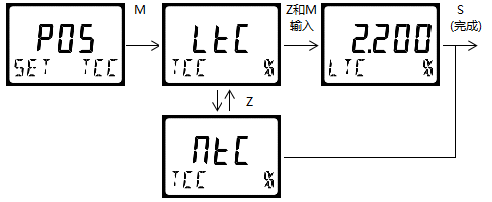

在P05子菜單中按M鍵進入，界面顯示LtC，為用戶可修改的線性補償系數。按Z鍵可切換為NtC，為內設的非線性補償系數。用戶可以按Z鍵切換補償方式，病按Z或M鍵修改設定值。修改完成后按S鍵確認并返回設置菜單。
P06-量程設定
該功能模塊用于設定儀表的量程范圍。。
在P06子菜單中按M鍵進入，儀表下排顯示ZEro表示低量程值，用戶可以按Z或M鍵修改設定的低量程值。修改完成后按S鍵，儀表下排顯示Full表示滿量程值，用戶可以按Z或M鍵修改參數的滿量程值。修改完成后按S鍵確認并返回設置菜單。在測量模式中，儀表的進度條會顯示傳感器所在的狀態。
如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。
P07-4~20mA電流校準
僅4~20mA輸出型變送器有此功能模塊，該功能模塊用于校準4~20mA的電流值。請預先準備用4位半以上的電流表，串聯在儀表端子上。
在P07子菜單中按M鍵進入，儀表下排顯示4.00mA同時輸出4mA的電流值。用電流表測量穩定后輸出的電流值，用戶按Z或M鍵修改當前值為電流表讀取的電流值，修改完成后按下S鍵。儀表下排顯示20.00mA同時輸出20mA的電流值，用戶按Z或M鍵修改當前值為電流表讀取的電流值，修改完成后按下S鍵，4-20mA電流校準完成，同時顯示當前零點和斜率，并自動跳轉到設置菜單。4.00mA輸出設定范圍2.50~5.50mA，20.00mA設定范圍18.50~21.50mA。如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。
P08-485通訊ID地址設定
僅485通訊型變送器有此功能模塊，該功能模塊用于設定儀表的ID地址。
在P08子菜單中按M鍵進入通訊地址設定。儀表下排顯示id上排顯示001(默認ID地址)，用Z或M鍵修改儀表地址，按S鍵保存并自動跳轉到設置菜單。
儀表的波特率為9600bit/s。通訊協議參看485設置。

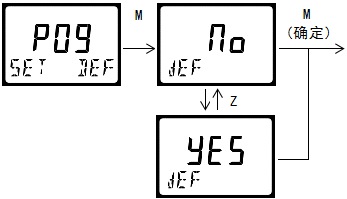

P09-恢復出廠設置
該模塊用于恢復儀表的出廠設置。在P09子菜單中按M鍵進入恢復出廠設定。儀表下排顯示dEF，儀表上排顯示No(YES)，用戶可按Z鍵切換到需要的選項，按下M鍵確認。選擇YES項，可以將您的儀表有關設定值恢復到出廠設定值。
485設置
MODBUS通信協議
DDG系列智能變送器采用標準Modbus RTU 通訊協議，波特率設置為9600bit/S，CRC16校驗，支持03（讀參數及數據）及06（寫單個參數）這兩條指令。設備出廠的串口參數默認為9600、N、8、1。 數據編碼：ModBus使用最高有效字節在低地址存儲的方式表示地址與數據項。即當發送多個字節時，首先發送最高有效字節。

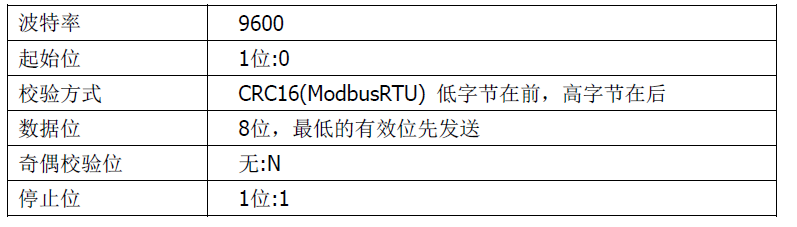

通訊數據的類型及格式： 信息傳輸為異步方式，并以字節為單位。在主站和從站之間傳遞的通訊信息是10位的字格式：
通訊數據的類型及格式：
信息傳輸為異步方式，并以字節為單位。在主站和從站之間傳遞的通訊信息是10位的字格式：
通訊數據（信息幀）格式：
對于03指令(讀取一個或多個寄存器的數據)
指令如下：ADDR+03+起始寄存器地址+寄存器個數+CRC校驗碼
返回?cái)?shù)據為：ADDR+03+數據長度+測量值高位+測量值低位+(……如讀取多個寄存器)+CRC校驗碼
對于06指令(把一組二進制數據寫入單個寄存器)
指令如下：ADDR+06+寫寄存器地址+要寫入的數據高位+要寫入數據低位+CRC校驗碼

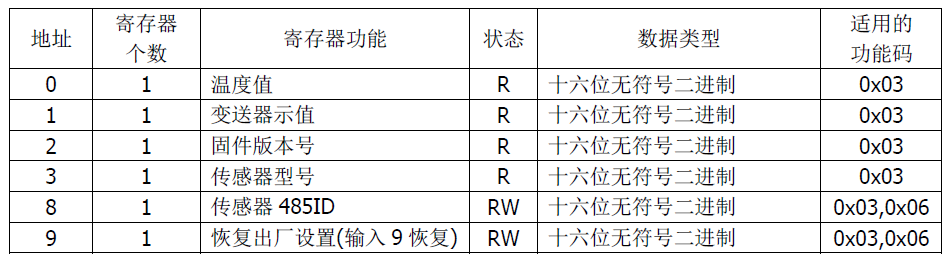

寄存器列表：
工業電導率變送器的默認ID為03

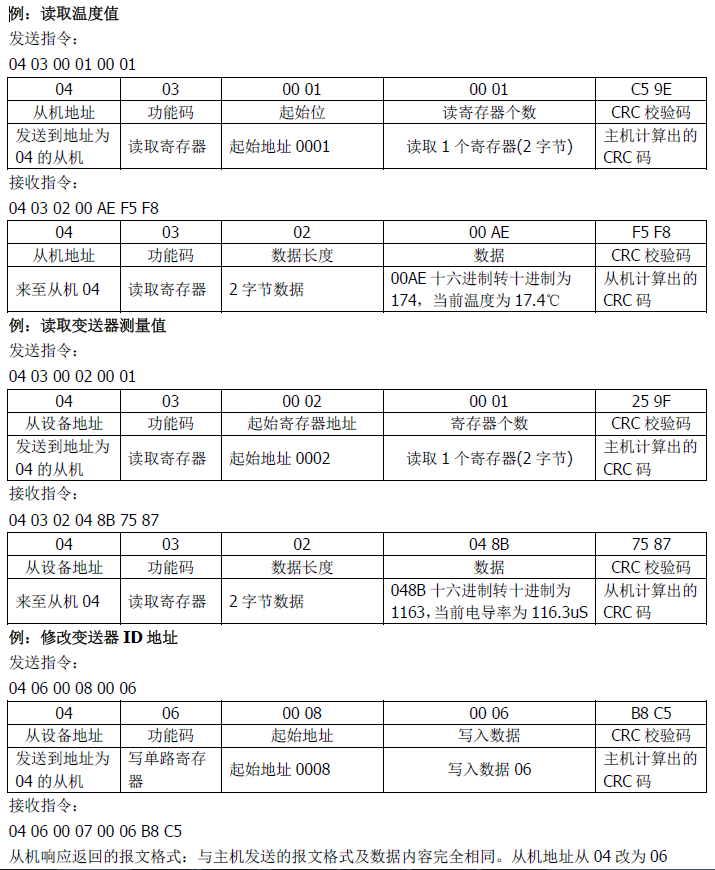

協議應用范例
以某兩電極式電導率變送器為例，假設產品的ID地址已經設置為04，解釋如下： (范例中的寄存器地址為報文地址，為映射地址-1)
通過485校準變送器
對于無顯示屏但有485功能的變送器，借助微機聯機程序，用戶可以很方便地在微機上對變送部分的參數進行設定。
8． 配件和備件
此產品包括：
? 帶傳感器的分析儀/變送器1只；
? 說明書一份；
? 安裝附件（選配）
9．質量保證
本產品提供一年質保，從交貨日期算起。產品保修不包括使用不當造成的損害。如果需要維修，請將產品寄回并承擔運費。發貨時需要良好的包裝，以避免運輸工程中造成的損壞。
文檔編號：201910040001
