YDM-1型智能壓力計說明書
YDM-1型智能壓力計，采用進口固體電子測量元件和高精度放大器，可以用來測量鍋爐爐膛、引風機、鼓風機進出口及其它工藝流程中0-200Pa（0-20mmH2O至0-60Kpa（0-6000mmH2O）的正壓、負壓及差壓，有數字顯示，帶上下限報警和4-20mA模擬輸出功能。儀表體積小，結構緊湊，安裝方便，精度高，可替代膜盒式、U型管式微計，廣泛用于冶金動力、化工、環保等工業部門。
二、主要技術指標
1、形式：儀表盤嵌裝式。
2、工作環境：溫度0-70℃，濕度不大于80％，無強烈震動。
3、精度等級：0.5級（0.2KPa以上），1.0級（0-0.2KPa）。
4、過載能力：額定壓力或差壓的5倍至50倍。
5、報警給定范圍：0-100％，±1％。
6、觸點容量：AC250V～120V時3A;AC120V～48V時4A。
7、功率消耗：小于5VA

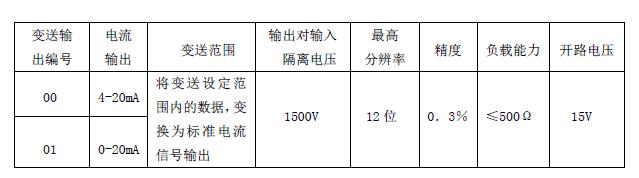

8、模擬量電流輸出及有關參數
本產品出廠時一般只是提供4～20mA或0～20mA兩種電流輸出信號。用戶如需要電壓輸出信號變送輸出，產品出廠時輸出端子將并接250Ω或500Ω電阻，獲取1～5V或0～5V，0～10V電壓，如用戶需改為電流信號輸出時可撤掉取樣電阻。（設定操作仍按電流方式操作）。
9、對外提供DC24V/30mA電源，可對變送器供電。
10、對熱電偶型傳感器，具有自動溫度補償功能。
11、具有傳感器斷線保護功能。

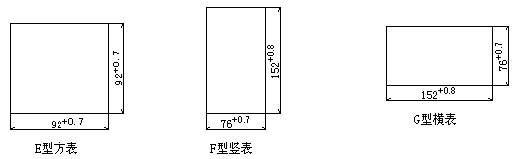

三、儀表開孔尺寸圖

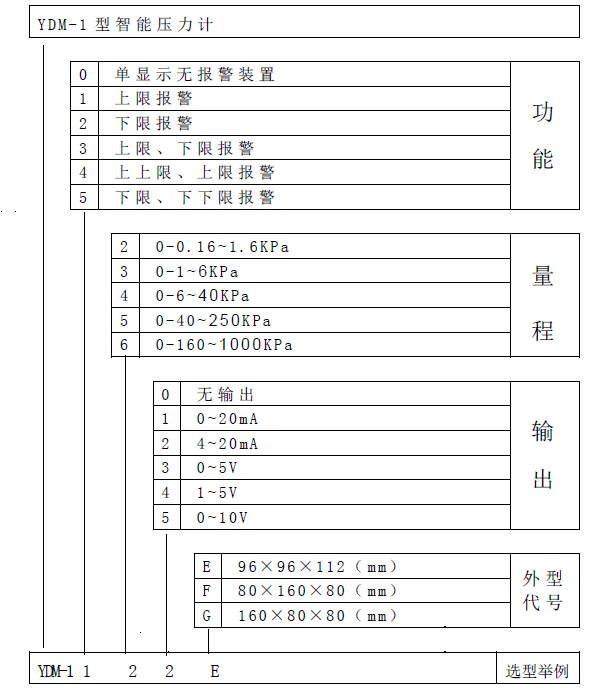

四、儀表型號說明

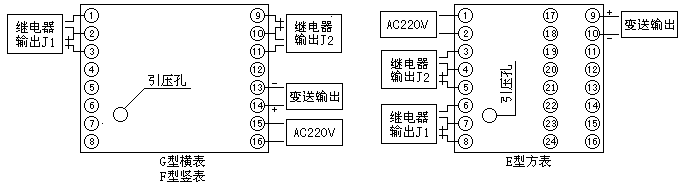

五、接線端子說明
