UDM-20系列浮球式液位變送器
UDM-20系列浮球式液位變送器適用于工業和民用建筑水塔、水箱、集水坑和工業污水處理等部門。廣泛應用于煉油、化工、冶金、電力、造紙、食品及工業污水處理等部門。
標簽
- 產品詳情
- 產品調試
- 產品說明書
- 產品選型
產品概述
UDM-20系列浮球式液位變送器適用于工業和民用建筑水塔、水箱、集水坑和工業污水處理等部門。廣泛應用于煉油、化工、冶金、電力、造紙、食品及工業污水處理等部門。
本系列能適應于各種液體介質:水、油、堿、酸、污水等導電及非導電液位。液位假液位懸浮物對測量無影響。隔爆型與安全型變送器還可用于易爆場合。
本系列產品結構簡單、安裝方便、工作可靠,可現場就地顯示,并能輸出標準電流信號,傳輸距離達2公里。配用本公司XMT系列通用顯示表,可實現三線、二線接法,顯示儀有指針式、數字式、光柱式三種,后兩種可同時顯示液位的百分比高度和絕對值高度。具有上、下限、上上限、下下限,繼電器觸點信號輸出,供用作危險液位報警,巡檢和控制用,深受用戶和設計單位歡迎。
技術參數指標
1、測量范圍0—0.5m~0—6m(4m以上選用靜壓式為宜)
2、變送器精度±1.5%(H≥1.0m時)±2.5%(H<1m時=
3、測量介質溫度-20~125℃
4、測量介質壓力0~600Kpa(特殊訂貨不超過2.5MPa)
5、測量介質比重:0.68 粘度:0.05Pa/S
6、使用環境條件:溫度-10~55℃,濕度≤95%,無強烈震動。
7、負載電阻
8、防爆特征:隔爆型dⅡBT4,本安型i aⅡCT4。
工作原理
UDM-20系列浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件等組成。
磁性浮球比重小于0.5,可漂于液面之上并沿測量導管上移動。導管內裝測量元件,在外磁場作用下產生正比于液位變化的電阻信號,強電子單元轉換成4-20mA或其它標準信號輸出。工藝設計中電子單元采用大明公司模塊電路、防潮、抗震、耐酸霉腐蝕。電路內設恒流反饋電路,供電電壓由14V-45V變化或負載電阻0-750歐變化(4-20mA)時,誤差不大于0.5%。內部保護電路故障時輸出最大電流不超過28mA能可靠保護電源和二次表不被損壞。
安裝注意事項
控制器在安裝時應注意避免彎曲和顛震,以防損壞內部信號點,較長時尤其要注意,超出4m時為運輸方便,需用戶現場裝配;先將導桿連接起來用瞬間粘合劑粘結,再將信號芯子固定住,經檢驗均正常后方可安裝
四氟塑料涂層是為防止腐蝕而設,安裝時要小心。不要碰破劃傷四氟,以免丟失防腐效果。
浮球液位計變送器在系統測量中的接線

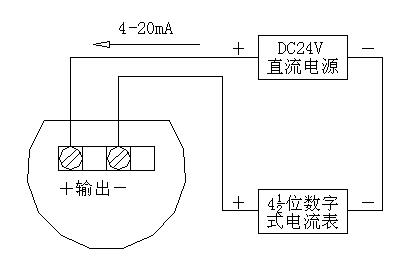

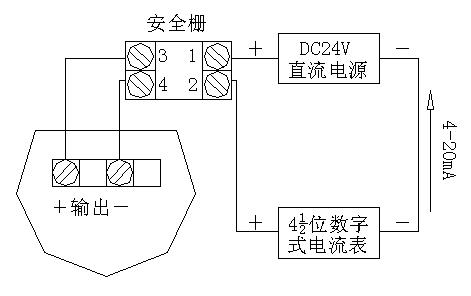

UDM-20系列變送器有很廣泛的配套性,可與各種接收電流電壓信號的二次儀表連接使用,應用見圖四、圖五
二線制變送器與XDM-10液位批示控制儀配接,可省掉外部24V電源
浮球液位計變送器的現場安裝
1.變送器應根據具體使用條件,參照安裝圖例,選擇合理的安裝方式。安裝時應由兩人或兩人以上合作完成。較長的測量導桿安裝時應尤其注意避免彎曲和顛震,以防損壞內部測量元件,對于防腐型變送器應保護聚四氟乙烯涂層不被刺破劃傷,以免失去防腐蝕適用,縮短儀表使用壽命。
2.隔爆型變送器應按下列規定配線使用,以保護應有的防爆性能。
3.傳感器至指示儀輸電纜應選擇φ7.5~8.5mm的三芯橡塑料護套電纜,導線總電阻要求≤500歐;
4 . 電纜應通過匯線槽或保護管敷設,且不存在拉力;
5 . 接線點應采用接線片型式,相應線頭及電纜切割處應整齊完好
UDM-20浮球液位變送器選型 | |||||||
304不銹鋼材質 | 導桿材質 | ||||||
316L不銹鋼材質 | |||||||
PPR導桿 | |||||||
耐腐蝕型不銹鋼外襯四氟 | |||||||
4-20mA 二線制 DC24V | 信號輸出 | ||||||
1-5V | |||||||
0-10mA | |||||||
不帶安裝件 | 安裝方式 | ||||||
安裝板 | |||||||
可動塑料法蘭 | |||||||
固定碳鋼法蘭 | |||||||
不銹鋼法蘭 | |||||||
316L不銹鋼法蘭 | |||||||
可動不銹鋼襯四氟板 | |||||||
螺紋 | |||||||
普通型不帶顯示 | 顯示 | ||||||
本安型帶顯示 | |||||||
防爆型帶顯示 | |||||||
LED數字顯示 | |||||||
