電磁式電極小巧型電導率變送器
高電導溶液的電導率通常采用增大常數電極來測量。然而常數越大，電極面積越小，流經電流較大，使電極壓降極具增加，造成無法承受的誤差。測量高濃度的酸堿鹽溶液，電"
標簽
- 產品詳情
- 產品調試
- 產品說明書
- 產品選型
產品概述
高電導溶液的電導率通常采用增大常數電極來測量。然而常數越大，電極面積越小，流經電流較大，使電極壓降極具增加，造成無法承受的誤差。測量高濃度的酸堿鹽溶液，電極的腐蝕、污染、結垢等原因都會影響測量誤差甚至使測量失敗。在這種情況下，采用電磁式電導探頭是最好的選擇。
產品特色：
兩線制變送器，DC24V供電
Pt1000溫度補償，隔離4-20mA信號輸出
無現場顯示，可直接接顯示表或進入測量系統
3/4”螺紋安裝，可直接安裝于現場管道
一體化設計，小巧式結構，方便靈活
產品參數：
電極探頭：電磁式
探頭材質：PPR/PVDF可選
接液殼體：PP/PVDF可選
溫度補償：Pt1000
安裝方式：螺紋安裝 3/4NPT
信號輸出：4-20mA
測量量程：0-200mS、0-600mS(根據計劃指標可選)
1、接線說明
小巧型電導率變送器接線說明

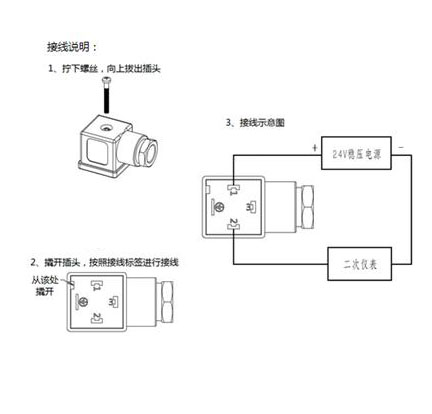

霍斯曼插頭接線說明
使用霍斯曼插頭請按照下圖進行接線
?
1、擰下螺絲，向上拔出插頭
2、撬開插頭，按照接線示意圖進行接線。
鋁合金接線盒接線說明?
?
2、校驗
（1）零點校驗
將電導電極用蒸餾水清洗排凈，使電極暴露在空氣中。此時理論電導率應是零，變送器輸出應為4mA，否則，調整零點電位器，校正偏差。若調不過來，說明電極受到嚴重污染應清洗電極。
（2）滿度校驗
將配制好的標準電導溶液，先用一部分清洗電極，再進行標校。例：如果量程為0-100μs/cm，配置50μs/cm的電導溶液，在電流表上理論值應為16mA×0.5+4mA=12mA。否則調整“調滿”電位器，校正偏差，根據被測顯示電流與理論電流可計算出儀表的誤差。
（用標準電極測出實際值，用組裝電級與標準電極一同測同一種溶液，測得值在誤差內即可）
注意：產品出廠時已經校驗準確，安裝時無需重新校驗，使用過程中如出現測量誤差，可根據以上步驟進行校驗。
3、 安裝投運
變送器安裝時，不可用力過猛和劇烈碰撞，以免損壞電極。接線后要認真檢查，以防接錯，檢查無誤后方可通電。儀表運行過程中要注意電導池內必須充滿被測溶液。因管道安裝不合理使電導池積氣是引起測量誤差的重要原因。
| DDG工業電導變送器選型 | |||||||||
| G1'管螺紋安裝帶安裝件 | 基本型 ： | ||||||||
| 帶1'閥門的水平式分流器 | 不銹鋼流通池/三通 | ||||||||
| 帶1'閥門的直角式分流器 | 塑料流通池/三通 | ||||||||
| 水平流通池安裝，帶DN20法蘭水平流通池 | F4流通池 | ||||||||
| 角式流通池安裝，帶DN20法蘭角式流通池 | |||||||||
| 浮漂式安裝，帶300x300懸浮浮漂 | |||||||||
| 高溫冷卻減壓器安裝 | |||||||||
| 高純水恒流器安裝 | |||||||||
| 法蘭安裝DN40PN1.0 | 基本型 | ||||||||
| 導桿式支架安裝 | 帶不銹鋼延長導桿 | ||||||||
| 軟纜式支架安裝 | 帶PPR內襯不銹鋼導桿 | ||||||||
| 軟纜式管螺紋安裝NPT1-1/4' | F4內襯不銹鋼管 | ||||||||
| 導桿式管螺紋安裝NPT1-1/4' | 電纜 | ||||||||
| 卡箍式衛生型 | 基本型 | ||||||||
| 管螺紋式衛生型 | |||||||||
| 套管安裝 | |||||||||
| 卡口快裝式 | |||||||||
| 球閥可伸縮式安裝 | |||||||||
| 0.01常熟 | 電極類型 | ||||||||
| 0.1常熟 | |||||||||
| 1.0常熟 | |||||||||
| 四電極電導 | |||||||||
| 電磁式電導 | |||||||||
| 常溫型 | |||||||||
| 中溫型 | |||||||||
| 高溫型 | |||||||||
| 小塑殼，無顯示 | 顯示方式 | ||||||||
| 小塑殼，模擬量單顯 3 | |||||||||
| 大塑殼，無顯示 | |||||||||
| 大塑殼，模擬單顯 | |||||||||
| 大塑殼，智能雙顯 | |||||||||
| 爆鋁殼，無顯示 | |||||||||
| 隔爆鋁殼，模擬單顯 | |||||||||
| 無 | 信號輸出 | ||||||||
| 4-20mA | |||||||||
